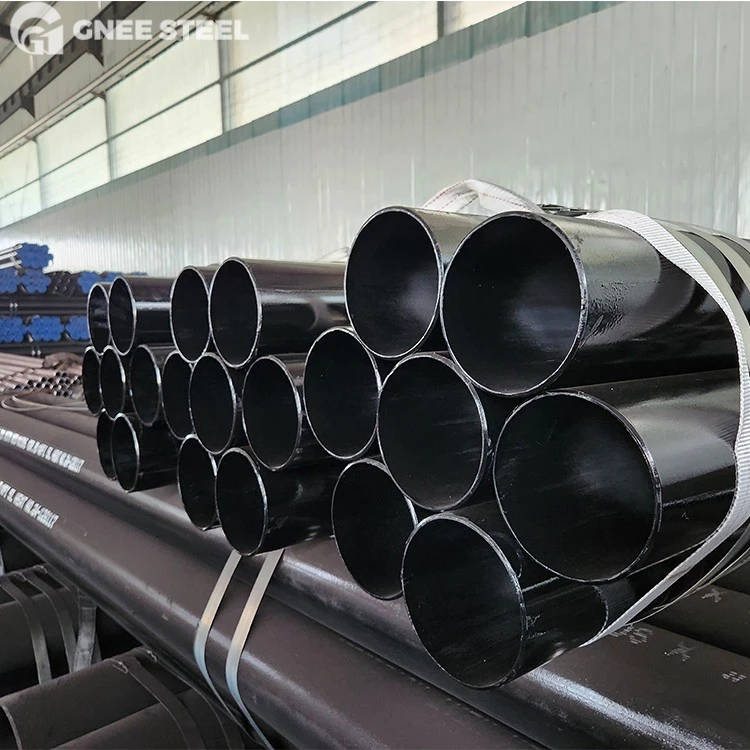

API 5L X60QS PSL2 besiūlis vamzdis
API 5L X60QS PSL2 besiūlis vamzdis yra didelio -stiprumo, korozijai-atsparus besiūlis plieninis vamzdis, specialiai sukurtas atšiaurioms eksploatavimo aplinkoms, plačiai naudojamas rūgščių (H₂S-turinčių) naftos ir dujų telkinių transportavimo sistemose.
【 API 5L X60QS PSL2 besiūlis vamzdis 】 Aukštam slėgiui ir korozijai -atsparus! Naftos ir dujų transportavimas / specialios cheminės medžiagos, visas specifikacijas galima pritaikyti,spustelėkite, kad gautumėte išskirtinę citatą!
Priesagos raidės reikšmė: ką reiškia X60QS?
X: reiškia „Line Pipe“, bendrąjį vamzdynų plieno žymėjimą pagal API standartus.
60: nurodo mažiausią takumo ribą 60 ksi(apytiksliai415 MPa).
Q: API 5L sistemoje „Q“ reiškia atitiktį PSL2 papildomi reikalavimai, dažnai siejamas su patobulinta kokybės kontrole ir terminiu apdorojimu (kai kuriais atvejais užgesintas ir grūdintas).
S: konkrečiai nurodo Atsparumas rūgščiam aptarnavimui, o tai reiškia, kad medžiaga tinka aplinkai, kurioje yra H₂S, atspari sulfido įtempių krekingui (SSC) ir vandenilio -sukeltam krekingui (HIC).
PSL2: 2 gaminio specifikacijos lygis, kuris nustato griežtesnius cheminės sudėties, mechaninių savybių ir neardomųjų bandymų reikalavimus, palyginti su PSL1, ypač naudojant didelės-rizikos programas.
API 5L X60QS PSL2 besiūlių vamzdžių specifikacija
| Prekė | Parametras |
|---|---|
| Standartinis | API SPEC 5L (46-asis leidimas) |
| Įvertinimas | X60QS |
| Gaminio specifikacijos lygis | PSL2 |
| Vamzdžio tipas | Besiūliai |
| Taikomas priedas | API 5L H priedas (papildomi „Sour Service“ reikalavimai) |
| Sertifikavimo standartas | NACE MR0175 / ISO 15156 (atsparumas sulfidiniam įtempimui) |
API 5L X60QS PSL2 linijos vamzdžiai, skirti naftos ir dujų mechaniniams stiprumo reikalavimams
| Turtas | Reikalavimas | Testo standartas |
|---|---|---|
| Derlingumo stiprumas (YS) | Didesnis nei arba lygus 415 MPa | API 5L |
| Tempimo stipris (TS) | 520–650 MPa | API 5L |
| Pailgėjimas (A) | Didesnis nei arba lygus 20% | API 5L |
| Smūgio energija (KV₂) | Didesnis nei arba lygus 40 J @ -20 laipsnių | API 5L H priedas |
| Kietumas (HB) | Mažiau nei arba lygus 220 HB | NACE MR0175 (siekiant išvengti SSC) |
API 5L X60QS PSL2 besiūlis anglies plieno vamzdis Cheminės sudėties reikalavimai
| Elementas | Maksimalus turinys (%) | Pagrindinis vaidmuo |
|---|---|---|
| Anglis (C) | Mažesnis arba lygus 0,16 | Kontroliuoja stiprumą, vengiant trapumo |
| Manganas (Mn) | 1.40–1.65 | Pagerina stiprumą, kietumą ir suvirinamumą |
| Fosforas (P) | Mažesnis arba lygus 0,020 | Kenksmingas elementas; griežtai ribojamas siekiant pagerinti atsparumą korozijai |
| Siera (S) | Mažiau nei arba lygus 0.003 | Kritinis valdymo taškas; mažas sieros kiekis pagerina HIC atsparumą |
| Silicis (Si) | 0.15–0.45 | Deoksidatorius, gerina grynumą |
| Niobis + vanadis + titanas (Nb + V + Ti) | Mažesnis arba lygus 0,15 | Grūdelių rafinavimas, padidina atsparumą rūgštims ir suvirinimo efektyvumą |
API 5L X60QS PSL2 Naftos ir dujotiekio linijos Darbinės temperatūros diapazonas
| Parametras | Temperatūros diapazonas |
|---|---|
| Normalus veikimo diapazonas | -10 laipsnių iki +150 laipsnio |
| Žemos{0}}temperatūros poveikio garantija | Didesnė arba lygi 40 J @ -20 laipsnių (KV₂) |
| Trumpalaikė-maksimali trukmė | Mažesnis arba lygus 200 laipsnių (kad būtų išvengta švelnumo) |
| Nerekomenduojama | Prolonged exposure >200 laipsnių arba < -30 laipsnių |
Galimi API 5L X60QS PSL2 vamzdžio matmenys
| Išorinis skersmuo (OD) | Tipinio sienos storio (WT) diapazonas | Bendrosios programos |
|---|---|---|
| 21,3 mm – 114,3 mm | 2,0 mm – 12,7 mm | Dulkių vamzdžiai, prietaisų linijos, naftos perdirbimo gamyklos vidaus vamzdynai |
| 114,3 mm – 508 mm | 8,0 mm – 40,0 mm | Pakrantės surinkimo sistemos, tolimojo{0}}atstumo perdavimo vamzdynai |
| 508 mm – 1067 mm | 12,7 mm – 150 mm | Dideli dujų magistraliniai vamzdynai, povandeniniai vamzdynai, didelio srauto{0}} perdavimo projektai |
API 5L X60QS PSL2 didelio našumo anglinio plieno vamzdžių taikymas
Besiūliai X60QS PSL2 vamzdžiai pirmiausia naudojami labai korozinėje pramoninėje aplinkojeįskaitant:
Surinkimo ir perdavimo vamzdynai į rūgščių dujų/naftos telkiniai (sausoje ir jūroje esančios platformos)
Naftos perdirbimo gamyklų ir chemijos gamyklų vamzdynų sistemų tvarkymas rūgštinė terpė(H₂S, CO₂)
Ilgi{0}}gamtinių dujų vamzdynai, einantys per didelės-sieros zonos
Povandeninės vamzdynų sistemos (su kontroliuojamu kietumu, skirtu jūrų tarnyboms)
Ryšių sistemos į itin gilūs šuliniai(kaip pagalbinis vamzdelis / korpusas)
API 5L X60QS PSL2 anglies plieno linijos vamzdžių gamybos procesas
Besiūliai X60QS PSL2 vamzdžiai gaminami visiškai kontroliuojamu tikslumu:
Žaliavos paruošimas: didelio{0}}grynumo nepertraukiamo liejimo ruošiniai su griežta likutinių elementų kontrole.
Šildymas ir auskarų vėrimas: Kaitinamas iki aukštos temperatūros ir pradurtas kreivai vyniojant, kad susidarytų tuščiaviduris apvalkalas.
Vamzdžių valcavimas: apdorojama naudojant nuolatinius arba periodinius valcavimo staklynus, kad būtų pasiektas vienodas sienelės storis.
Terminis apdorojimas: Visiškai normalizuotas arba užgesintas ir grūdintas, siekiant patobulinti grūdelių struktūrą ir sumažinti įtampą.
Neardomasis bandymas (NDT): 100 % ultragarso, sūkurinės srovės ir rentgeno spindulių patikra pagal PSL2 privalomus reikalavimus.
Rūgščių paslaugų testavimas: atlikti HIC ir SSC testai, kad atitiktų NACE MR0175 sertifikatą.
Galutinė apžiūra ir žymėjimas: Kiekvienas vamzdis yra sunumeruotas, paženklintas ir supakuotas, kad būtų išvengta žalos.
API 5L X60QS PSL2 Naftos ir dujotiekio linijos Pristatymo sąlygos
Terminio apdorojimo būsena: Normalizuotas (N) arba užgesintas ir grūdintas (Q)
Paviršiaus apdaila: kaip-valcuotas (juodas), apdorotas smėliasrove arba padengtas (pvz., 3PE antikorozinis{4}})
Pasiruošimo pabaiga: lygus galas arba nuožulnus galas (suderinamumui suvirinti)
Pakuotė: surištas ir pritvirtintas, kad būtų išvengta drėgmės ir mechaninių pažeidimų
Dokumentacija: Pateikiamas su MTC (medžiagų bandymo sertifikatu), NACE sertifikatu, HIC / SSC bandymų ataskaitomis
API 5L vamzdyno bandymas ir patikrinimas
API 5L HIC vamzdynų gamykla
DUK
Koks yra X60 plieno stiprumas?
API 5L X60 plieno minimali takumo riba yra 415 MPa (60 000 psi), todėl jis plačiai naudojamas vidutinio ir didelio stiprumo vamzdynų plienas naftos ir dujų ilgo atstumo vamzdynuose.
Kuo skiriasi API 5L X60 irX65?
Pagrindinis skirtumas tarp API 5L X60 ir X65 yra stiprumo laipsnis ir taikomos darbo sąlygos: X60 minimali takumo riba yra 415 MPa (60 000 psi), o X65 minimali takumo riba yra 450 MPa (65 000 psi). X65 turi didesnį stiprumą ir yra tinkamas naftos ir dujų transportavimo projektams su didesniu slėgiu ir sudėtingesnėmis geologinėmis sąlygomis.
