API 5L X70 vamzdžiai, skirti naftai ir dujoms

API 5L X70 linijos vamzdisyra mikro legiruoto anglinio plieno vamzdis, kurio nurodyta minimali takumo riba yra 485 MPa (70 300 psi), tiekiamas PSL1 ir PSL2 pagal API Spec 5L ir kaip L485 laipsnį pagal ISO 3183. PSL2 apibrėžiamas juosta, o ne grindimis: išeiga yra 485–635 MPa (70,1,300 MPa) 570–760 MPa (82 700–110 200 psi), o išeigos ir tempimo santykis yra 0,93. Trys sprendimai nusprendžia, ar citata yra tinkama naudoti – produkto specifikacijos lygis, pristatymo būklė ir smūgio bandymo temperatūra, įrašyta pirkimo užsakyme.

API 5L X70 vamzdžių specifikacijos

API 5L X70 mechaninės savybės

API 5L X70 vamzdžių matmenys (besiūliai ir suvirinti)

Matmenų tolerancijos

API 5L X70 ekvivalentų lentelė (lygiaverčiai įvertinimai)

Tiekimo diapazonas pagal gamybos būdą

Diapazono skaičiai apibūdina, ką kiekvienas maršrutas paprastai gali duoti šioje klasėje. Prieš pateikdami citatą, patvirtinkite tikslų išorinio skersmens ir sienos storio derinį pagal savo projekto tvarkaraštį. Ilgis: SRL 6 m, DRL 12 m, iki 18 m pagal susitarimą. Galai: lygūs, nusklembti 30 laipsnių +5 laipsniu /−0 laipsnių kampu su 1,6 mm ± 0,8 mm šaknies paviršiumi arba su sriegiu ir sujungti.

Pristatymo sąlygos ir „Sour Service“ priesagos

API 5L X70 programos

Pakrantės magistralinės linijos

X70 užsitarnauja savo vietą tolimojo didelio slėgio dujų perdavimo atveju, kur sienelės storis yra dominuojanti kaina. Perėjus nuo X65 prie X70, konstrukcija sumažina sienelės storį esant tokiam pačiam darbiniam slėgiui, o tai sumažina tonų vienam kilometrui, krovinių gabenimo ir suvirinimo valandas. Dauguma tarpvalstybinių magistralinių dujų linijų, pradėtų eksploatuoti per pastaruosius du dešimtmečius, yra X70 PSL2.

Jūros ir povandeninės Flowlines

Darbas jūroje du kartus apdovanoja stiprumo ir svorio santykį, nes sumažinus sienelės storį taip pat sumažėja panardinamas svoris ir klojimo įtampa. X70 Q būsenoje arba rūgščių paslaugų variantas, kai pagamintas skystis perneša vandenilio sulfidą, yra įprastas povandeninių surinkimo linijų ir eksporto linijų iš platformos į krantą atveju.

Aukšto slėgio surinkimo sistemos

Kai slėgis šulinio galvutėje yra didelis, bet linija trumpa, o konstrukcijos faktorius yra konservatyvus, X70 PSL1 išlieka ekonomiškas pasirinkimas. Tai kainuoja mažiau už toną nei PSL2, o privalomo smūgio bandymo ir atsekamumo vieneto lygiu nebuvimas šioje paslaugoje yra priimtinas. Tai nepriimtina naudojant rūgščią arba žemą temperatūrą, todėl riba turėtų būti užrašoma, o ne daroma prielaida.

Rūgščios aptarnavimo linijos šlapiame H₂S

Šlapias vandenilio sulfidas atakuoja anglinį plieną dėl vandenilio sukelto krekingo ir sulfido įtempių korozijos įtrūkimų. Šiai paslaugai X70 gali būti tiekiamas kaip X70MS arba X70QS, kurio kietumas mažesnis nei 22 HRC, sumažintas sieros kiekis, o sertifikate tikrinami ir TM0284, ir TM0177. Klasės pavadinimas to nesuteikia; jį reikia užsisakyti.

Anglies dioksido transportavimas CCUS

Tankiosios fazės CO₂ dekompresuoja taip, kad eksploatuojant kaliuosius lūžimus išlaikoma daug ilgiau nei gamtinės dujos, todėl tvirtumas ir įtrūkimų sustabdymas lemia dizainą, o ne takumo stiprumą. X65 ir X70 yra dažniausiai pasirenkamos klasės, išbandytos su Charpy ir lašo svorio ašarų bandiniais, kurių dydis atitinka konkretaus srauto priemaišų profilį. 47-asis API Spec 5L leidimas dabar turi CO₂ perdavimo reikalavimus standartiniame korpuse.

Testuoja nurodytą API 5L X70 vamzdį (pagrindinius bandomuosius elementus)

‌Hidrostatinis testas‌: atliekama ant kiekvieno vamzdžio; bandomasis slėgis ne mažesnis kaip 1,25 karto didesnis už projektinį slėgį.

‌Neardomasis bandymas (NDT)‌:

Ultragarsinis testavimas (UT): viso kūno patikrinimas, ar nėra vidinių defektų

Radiografinis bandymas (RT): suvirinimo siūlių patikrinimas, ar nėra įtrūkimų, poringumo ir kt.

‌Mechaninio veikimo testai‌:

Tempimo bandymas

Charpy smūgio testas

Drop Weight Tear Test (DWTT) – naudojamas lūžimo atsparumui įvertinti

‌Cheminės sudėties analizė‌: Tiesioginio skaitymo spektrometras, skirtas aptikti C, Mn, S, P, Nb, V, Ti ir kt.

‌Atsparumo korozijai bandymai‌:

HIC testas (NACE TM0284)

SSC testas (NACE TM0177) – taikomas rūgščioms paslaugų aplinkoms

‌Matmenų ir morfologinė apžiūra‌: skersmens matavimas lazeriu, storio matavimas ultragarsu, ovalumo aptikimas ir kt.

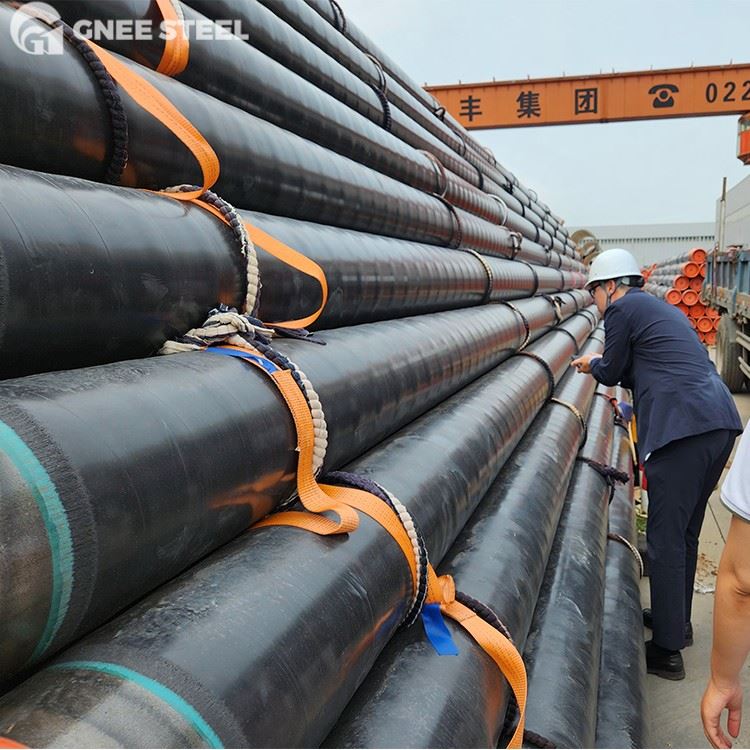

API 5L X70 Naftos ir dujų vamzdžių linijos sandėlyje



API 5L anglinio plieno vamzdžių pakavimas ir pristatymas

Prašykite API 5L X70 linijos vamzdžio kainos pasiūlymo

Atsiųskite išorinį skersmenį ir sienelės storį, produkto specifikacijos lygį ir pristatymo sąlygas, kiekį ir paskirties prievadą. Į užklausas, kurios pateikiamos su šiomis penkiomis prekėmis, paprastai atsakoma nurodant tvirtą kainą ir gamybos laiką pirmame atsakyme.

DUK

Koks skirtumas tarpX65ir X70 vamzdis?

X70 minimali takumo riba yra 485 MPa, kuri yra maždaug 7,8 % didesnė nei X65 (450 MPa), todėl ji labiau tinka aukšto slėgio didelio skersmens tolimojo vamzdynams; X65 dažniausiai naudojamas tradiciniam aukšto slėgio naftos ir dujų transportavimui, o X70 daugiausia dėmesio skiriama atšiaurioms darbo sąlygoms, tokioms kaip didelio šalčio, giliavandenės, sieros arba seisminės zonos, pvz., Kinijos Kazachstano rytų dujotiekis; Kalbant apie ekonomiškumą, nors X70 vieneto kaina yra šiek tiek didesnė, tačiau sumažinus sienos storį galima sutaupyti apie 80 tonų plieno vienam kilometrui, o kompleksiniai transportavimo ir montavimo kaštai yra mažesni; Kalbant apie proceso reikalavimus, X70 pagal PSL2 lygį turi griežčiau kontroliuojamą atsparumą smūgiams žemoje temperatūroje (-20 laipsnių vasaros specifinis darbas, didesnis nei arba lygus 80 J) ir anglies ekvivalentą bei didesnį suvirinimo sunkumą.

Kas yra API 5L X70 vamzdis?

API 5L X70 vamzdis yra linijinis vamzdis, pagamintas pagal API Spec 5L, kurio minimali takumo riba yra 70 000 psi, parašyta kaip 485 MPa SI vienetais. ISO 3183 ir GB/T 9711 vadina tos pačios klasės L485, o EN 10208-2 – L485MB. Jis tiekiamas dviejų specifikacijų lygių, PSL1 ir PSL2, kaip besiūlis arba suvirintas vamzdis ir naudojamas aukšto slėgio naftos, gamtinių dujų ir nuo 47-ojo standarto leidimo anglies dioksido perdavimui.

Kokia didžiausia API 5L X70 PSL2 takumo riba?

635 MPa (92 100 psi). PSL1 X70 neturi viršutinės našumo ribos, tačiau PSL2 X70 abiejose pusėse yra 485–635 MPa. Atitinkamas tempimo diapazonas yra 570–760 MPa (82 700–110 200 psi), o išeigos ir tempimo santykis yra 0,93. Viršutinės ribos užtikrina, kad vamzdis būtų suvirinamas lauke ir apsaugo nuo įtempimo, dėl kurio pirmiausia perkamas didelio stiprumo vamzdis.

Kuo skiriasi X70 PSL1 ir X70 PSL2?

PSL1 nustato takumo ir tempimo stiprio ribas ir sumažina anglies, mangano, fosforo ir sieros vertes. PSL2 prideda viršutinę stiprumo ribą, 0,93 ribą takumo ir tempimo santykiui, privalomą Charpy smūgio bandymą, anglies ekvivalento ribas, privalomą anglies ekvivalento ataskaitų teikimą, vieneto atsekamumą ir visišką neardomąjį suvirinimo siūlės bandymą. PSL1 X70 vis dar perkamas žemesnio slėgio surinkimo linijoms; magistralinės linijos ir bet kokios rūgštinės arba žemos temperatūros paslaugos yra PSL2. Užsakymas, parašytas kaip API 5L X70 be PSL, nėra išsami specifikacija.

Kokių Charpy smūgio savybių reikia X70 PSL2?

Naudojant X70 PSL2 vamzdžio korpusą, API 5L 8 lentelėje reikia atlikti Charpy V formos įpjovos bandymą, kai vidutinė sugerta energija yra 27 J, o individuali mažiausiai 20 J esant standartinei 0 laipsnių bandymo temperatūrai. Žemesnė bandymo temperatūra ir didesnė energija paprastai įrašomos į projekto specifikacijas, pavyzdžiui, 40 J arba 60 J esant minus 20 laipsnių, tačiau tai yra pirkėjo reikalavimai, išdėstyti aukščiau standarto, o ne paties standarto. Suvirintam vamzdžiui, kurio išorinis skersmuo yra 508 mm ar didesnis, taip pat reikia atlikti plyšimo bandymą, kai vidutinis šlyties plotas yra ne mažesnis kaip 85 %.

Kokie gamybos maršrutai naudojami API 5L X70 linijos vamzdžiams?

Keturi yra įprasti. Besiūliai vamzdžiai dengia maždaug nuo 60,3 mm iki 610 mm išorinio skersmens ir yra parinkti mažo skersmens aukšto slėgio darbams. ERW arba aukšto dažnio suvirintas vamzdis dengia panašaus skersmens juostą mažesnėmis sąnaudomis. LSAW, suformuotas UOE arba JCOE presavimo būdu su dvipusiu panardintu lankiniu suvirinimu, apima nuo 406 mm iki 1 422 mm ir dominuoja didelio skersmens magistralinėse linijose. SSAW, dar vadinamas HSAW, yra spiralės formos ir apima didžiausius skersmenis. Virš maždaug 508 mm suvirintos trasos konkuruoja kaina; žemiau apie 219 mm besiūliai paprastai yra vienintelė praktiška X70 galimybė.

Ar API 5L X70 gali būti tiekiamas rūgščioms paslaugoms?

Taip, bet vien dėl klasės pavadinimo pypkė neatitinka. Aptarnavimui reikalingas PSL2 vamzdis, užsakytas su standarto rūgščių paslaugų priedais, taip pat NACE MR0175 arba ISO 15156 medžiagų reikalavimai, vandenilio sukeliamo įtrūkimo bandymai pagal NACE TM0284 ir sulfidinio įtempių korozijos įtrūkimų bandymai pagal NACE TM0177. Kietumas yra ribojamas iki 22 HRC arba apie 250 HV10, o sieros kiekis paprastai palaikomas ne daugiau kaip 0,015 %, o sunkesniuose projektuose sugriežtinamas iki 0,002 % arba mažesnis. Pristatymo sąlygose yra S priesaga, suteikianti X70MS termomechaniniam valcavimui arba X70QS grūdintam ir grūdintam.

Ar API 5L X70 tinka CO2 perdavimo vamzdynams?

Tai viena iš dviejų jai dažniausiai pasirenkamų klasių kartu su X65. Tankiosios fazės anglies dioksidas dekompresuoja kitaip nei gamtinės dujos, todėl kontroliuojanti savybė yra atsparumas lūžiams, o ne vien stiprumas, o storesnės sienos nepakeičia atsparumo sulaikymui. 47-asis API Spec 5L leidimas, paskelbtas 2026 m. birželio 2 d., pirmą kartą į standartą įtraukė anglies dioksido perdavimo vamzdynų reikalavimus, o tai reiškia, kad dabar CO2 vamzdynus galima užsisakyti pagal paskelbtą vamzdyno specifikaciją, o ne tik projekto apibrėžtas sąlygas.

Kuris API 5L leidimas taikomas X70 užsakymui, 46 ar 47?

46-asis leidimas, išleistas 2018 m. balandžio mėn. su Errata 1 2018 m. gegužės mėn., vis dar yra perkamas daugelio šiandien pateiktų užsakymų leidimas. 47-asis leidimas buvo paskelbtas 2026 m. birželio 2 d. ir jame numatyta peržiūrėti daugiau nei penkiolika temų sričių, įskaitant anglies dioksido perdavimo reikalavimus, griežtesnę aukšto dažnio suvirintų vamzdžių kokybės kontrolę, įtrūkimų dėl sulfido ir sulfido bandymus, hidrostatinio bandymo matuoklio kalibravimą, neardomojo vertinimo personalo sertifikavimą ir kai kurių cheminių elementų diapazono įrašų išsaugojimą. Pramonės ataskaitose API monogramos atitikties data yra 2027 m. liepos 1 d.; patvirtinkite savo sertifikavimo apimties perėjimo datą naudodami API. Kadangi leidimai skiriasi, pirkimo užsakyme turėtų būti nurodytas leidimas, o ne tik standartas.

Santrauka

X70 yra 485 MPa minimalios išeigos klasė, kuri perkama tiek dėl viršutinių ribų, tiek už grindų: PSL2 išlaiko 485–635 MPa išeigą, 570–760 MPa tempimą ir 0,93 ar mažesnį išeigos ir tempimo santykį. Standarto bazinio smūgio reikalavimas yra 27 J vidurkis esant 0 laipsniui, o kritimo svorio plyšimo bandymas viršija 508 mm išorinį skersmenį, o rūgščių paslaugų maršrutas eina per PSL2, rūgštus priedus, NACE MR0175 arba ISO 15156, o kietumas laikomas 22 HRC. 46-asis leidimas taikomas šiandien, 47-asis monograminiam produktui įsigalioja 2027 m. liepos 1 d., atsižvelgiant į dabartines ataskaitas, o užsakymuose per tą ribą turėtų būti nurodytas leidimas, prieš kurį jie pateikiami.
