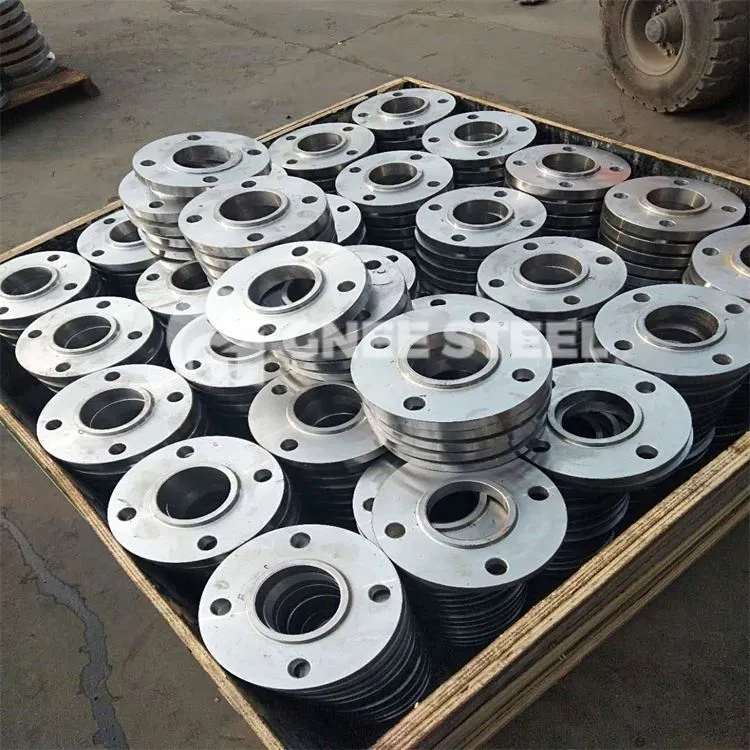

Anglies plieno flanšai
Flanšas yra disko formos dalis, įprasta vamzdynuose, kur flanšai naudojami poromis.
Siųsti užklausą
Pokalbis dabar
produkto pristatymas
Vamzdynuose flanšai daugiausia naudojami vamzdynams sujungti. Vamzdyne, kurį reikia prijungti, įvairiai sumontuoti flanšo gabalėlį, žemo slėgio vamzdyne galima naudoti šilko sujungtą flanšą, daugiau nei 4kg slėgio – suvirinimo flanšą. Tarpinė įdedama tarp dviejų flanšų dalių ir tvirtai prisukama varžtais. Skirtingo slėgio flanšai yra skirtingo storio ir naudoja skirtingus varžtus.
| Standartai | ANSI, JIS, DIN, EN1092-1, UNI, BS4504, SABS1123, AS2129, GOST-12820 |
| Matmenys | ANSI B 16.5, BS 1560. BS 10, IS 6392, B-2.1 NPT, API, DIN, JIS. MSS SP 44 |
| Medžiaga | ASTM A105, ASME A105 ASTM A266 GR.1, GR.2, GR.3, GR.4 ASTM A350 LF1, LF2 CL1 / CL2, LF3 CL1 / CL2 ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 |
| Klasė | 150#, 300#, 400 #, 600#, 900#, 1500# & 2500# |
| Dydis | 1/2" NB IKI 24" NB. |
| Sienos storumas | SCH.10, 20, 30, 40, 80, 120, 160, STD, XS, XXS. |
| Forma | Slydimo flanšai – SORF, suvirinimo kaklelio jungės – WNRF, suvirinimo jungės – SWRF, aklinieji flanšai – BLRF Perdangos jungės flanšai, prisukami flanšai, ilgo suvirinimo kaklelio flanšai, redukciniai flanšai, akinių flanšai, žiedinių jungčių flanšai |
Anglinio plieno flanšų standartai / tipai ir slėgio klasė:
| ASME/ANSI B 16.5 | Srieginis flanšas, žiedo tipo jungties flanšas, aklinas flanšas, suvirinimo kaklelio flanšas, slydimo jungė, aukšto stebulės aklinas flanšas, lizdo suvirinimo flanšas, juosmens jungties flanšas |
| SLĖGIO KLASĖ | 150, 300, 400, 600, 900, 1500, 2500 |
| ASME/ANSI B 16.47 | Aklas flanšas [A ir B serijos], suvirinimo kaklo flanšas |
| SLĖGIO KLASĖ | 75, 150, 300, 400, 600, 900 |
| ASME/ANSI B 16.36 | Slydimo flanšas, suvirinimo kaklelio flanšas, srieginis flanšas |
| SLĖGIO KLASĖ | 300, 400, 600, 900, 1500, 2500 |
| DIN FLANŠAI | DIN 2527, 2566, 2573, 2576, 2641,2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2636,26,2636,2636,2 |
| SLĖGIO KLASĖ | PN 6 IKI 100 PN |
| BS 4504 SEC 3.1 | Suvirinimo kaklelio flanšas, stūmoklio slydimas ant flanšo, stebulės srieginis flanšas, susuktas vamzdžio galo flanšas, plokštės flanšas, laisvas plokštės flanšas, laisva plokštė su suvirintu kaklelio flanšu, tuščias flanšas |
| SLĖGIO KLASĖ | PN 2,5 IKI PN 40 |
| BS 4504 [1 DALIS] | Plokštės flanšas, laisva plokštė su privirintu plokštelės apykakle, tuščias flanšas, suvirinimo kaklelio flanšas, stebulė, prislystama su stebulės sriegiu |
| SLĖGIO KLASĖ | PN 2,5 IKI 400 PN |
| BS 1560 BOSS | Aklas flanšas, prisukamas viršaus flanšas, suvirinimo kaklelio flanšas, suvirinimo flanšas, suvirinimo flanšas, prislystamas flanšas |
| SLĖGIO KLASĖ | 150, 300, 400, 600, 900, 1500, 2500 |
| BS10 | Aklas flanšas, suvirinimo kaklelio flanšas, plokštės prislystamas flanšas, prisukamas pagrindo flanšas, prislystamas pagrindo flanšas |
| LENTELĖ | D, E, F, H |
Kaltiniai anglinio plieno flanšai
