Suvirinimo alkūnė

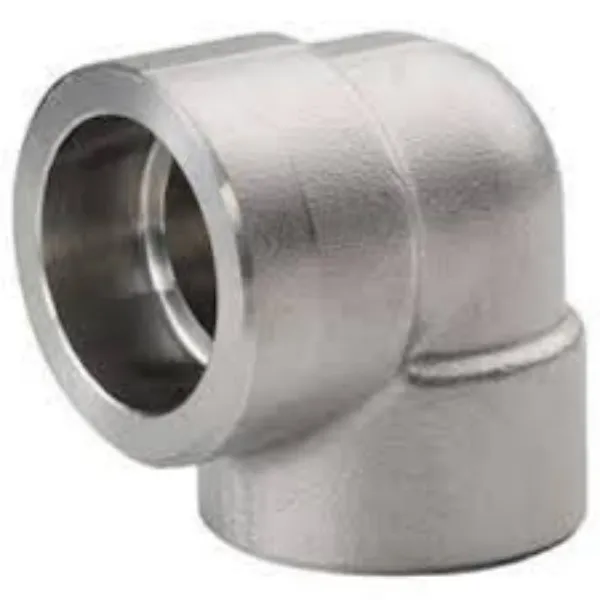

ASME B16.11 kaltinė suvirinimo alkūnė yra 90 laipsnių ir 45 laipsnių, naudojama ASME vamzdžiui sujungti su jungiamosiomis detalėmis arba vožtuvais suvirinant tarpikliu. Svoris lengvas dėl mažų matmenų. Ir turi įvairių savybių, tokių kaip patikimumas, ilgaamžiškumas ir matmenų tikslumas. Yra 3 slėgio reitingai, kurių klasė yra 3000, 6000 ir 9000.
3000 klasės alkūnė: skirta naudoti su Sch 80 plieniniu vamzdžiu.
6000 klasės alkūnė: tinka derinti su Sch 160 plieniniu vamzdžiu.
9000 klasė Alkūnė: skirta jungti su Sch XXS plieniniu vamzdžiu
„Socket Weld Fittings“ yra aukšto slėgio kalimo jungiamųjų detalių šeima, kuri naudojama tik kartu su ANSI vamzdžiu ir yra tokio paties dydžio.
Nors yra tam tikrų panašumų tarp dviejų suvirinimo siūlių formų, vis tiek manoma, kad suvirinimo siūlė skiriasi nuo filialinio suvirinimo.
Suvirintų jungiamųjų detalių specifikacija ASME B16.11
| Forma | Tiesios ir siaurėjančios jungiamosios detalės |
| Dydžių diapazonas | 1/8" - 4" / DN6 - DN100 |
| Slėgio įvertinimas | Klasė 3000 svarų, 6000 svarų, 9000 svarų |
| Standartinis | ASME B16.11, BS3799 |
| Anglies plienas | ASTM A105 / A105N, ASTM A350 LF2 / LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Legiruotasis plienas | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Nerūdijantis plienas | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Cinkuotos suvirinimo alkūnės žymėjimas ir patikrinimas
Socket Weld alkūninių jungiamųjų detalių paketas
Supakuokite visas SW alkūnes į dėžutes.
Priklijuokite etiketę ant visų dėžučių.
Įdėkite dėžutes į medinę dėžę.
Ant medinės dėžutės padarykite siuntimo ženklą.
ASME B16.11 lizdo suvirinimo alkūnės matmenys
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| pr | min | pr | min | pr | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Tolygus storis aplink lizdo angą turi būti ne mažesnis už vidutinę vertę, storis dalinėse srityse gali būti min. vienas.
2) Atsižvelgiant į išorinio vamzdžio skersmens leistiną nuokrypį, kai kurių lizdų angos skersmenys gali būti šiek tiek didesni nei nurodyti B16.11.
3) Kai jungiamųjų vamzdžių dydžiai neatitinka nurodytų šiame kataloge, jungiamųjų vamzdžių dydžiai turi būti nurodyti pirkimo specifikacijoje.
4) Kai jungiamosios detalės mažėja, konstrukcijos dydžiai turi būti tokie patys kaip ir tiesių jungiamųjų detalių, o BJD turi būti apdirbtas atitinkamais sumažinimo galais.
5) Armatūra taip pat gali būti gaminama kaip mišrios SW ir THRD jungtys.
